在安裝回水管時，用戶總不放心自己家的回水管是否安裝到位，因為想通過尋找回水管現場安裝圖，和自己的回水管安裝進行對比，查看是否存在問題。下面龍勝管小編就為大家?guī)砹艘唤M圖片，并告訴大家其實只需要注意2個位置即可。


1.回水管現場安裝圖位置一

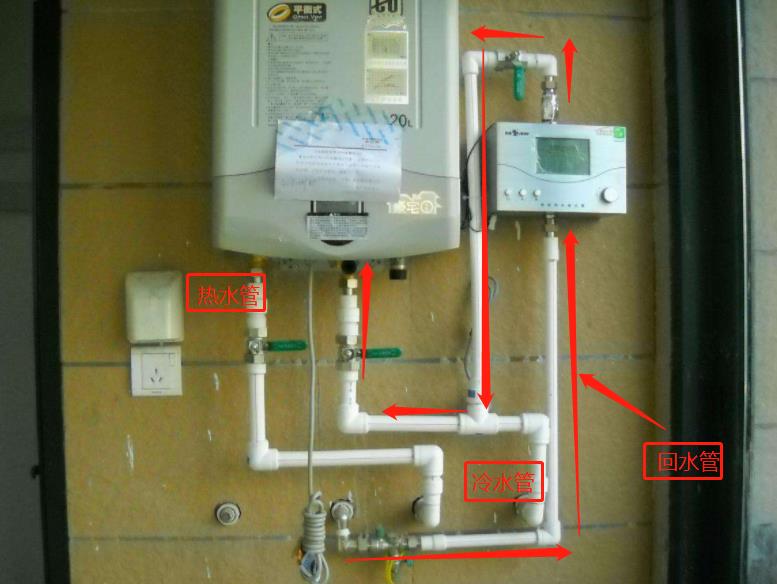

第一個位置便是熱水器這邊了，大家可以看下面，連接的位置其實有三處，第一處是熱水管，第二處是冷水管，第三處是回水管。熱水管的末端是連接回水管的，因此最終回水管是連在在冷水管上的。這樣一來，熱水管加回水管就形成了一個全屋循環系統，讓熱水無限循環，從而產生秒開即可享受熱水。還是不理解的話，大家可以點擊【回水管有幾種接法圖？按照2種方式進行分類】進行閱覽，里面講述了回水管的簡單示意圖。

2.回水管現場安裝圖位置二

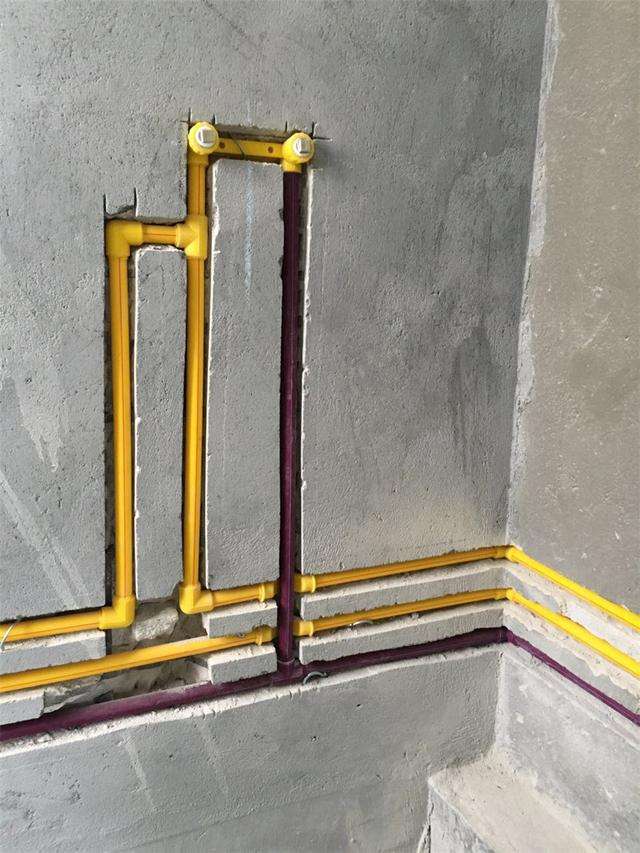

從上述，我們可以得知，其實回水，通俗意義上來說就是一根從熱水口出的水管，最后又通過回水管把熱水回收到熱水器，進行再加熱循環的系統。說白了就是一根串聯的熱水管在無限循環。因此出口必然需要打通。大家可以看下圖，是熱水管用水口的安裝示意圖。我們可以看到，在熱水管上，會另外分離出一根熱水管，連接到下一個熱水出水點，當然除了下面圖片的安裝方式，也有用u型三通連接的。

以上就是“回水管現場安裝圖，只需看這2個位置即可！”的主要內容，看完后，相信你對回水管道再不會變得陌生了！
